Pengesan Ozon UV

Pengesan Ozon UV PTM600OZ

Penerangan Umum

Pengesan Ozon UV ialah fotometer dwi rasuk berasaskan mikropemproses (UV 254 nm) untuk mengukur kandungan ozon dalam udara atau oksigen.

Untuk menilai kandungan ozon dalam gas sampel, PENGESAN UVOZONE mengukur sinaran UV dalam saluran pengukuran, sinaran UV dalam saluran rujukan, suhu dan tekanan dalam kuvet.

Penganalisis ozon mempunyai antara muka operasi skrin sentuh, yang menunjukkan kepekatan ozon masa nyata. Dan skrin sentuh juga dengan paparan pampasan tekanan & suhu. Untuk julat kepekatan tinggi (g/Nm3), ia mempunyai fungsi input aliran, yang boleh memaparkan output penjana ozon dalam masa nyata. Komponen teras mengguna pakai sistem cahaya uv jangka hayat dengan kuarza pemancar cahaya tinggi untuk mengelakkan hanyut sifar daripada menjejaskan ketepatan pengesanan. Ia tidak perlu menutup input ozon apabila sifar untuk memastikan peralatan boleh berjalan secara berterusan 24 jam.

Kepekatan ozon dipaparkan sama ada dalam peratusan berat ozon (%wt/wt), gram ozon setiap meter padu biasa gas sampel (g/Nm3) atau ppmv (AQ: g/m3 atau ppm) pada paparan abjad angka. Unit kepekatan boleh ditukar semasa operasi.

Parameter tambahan yang boleh diubah suai antara lain:

Unit paparan tekanan (kPa)

Parameter penggera (ambang tinggi/rendah)

Sifat gas pembawa: udara atau oksigen (termasuk PSA)

Parameter antara muka RS-485

Output isyarat 4-20MA

Pemasangan dan Sambungan Kuasa

Untuk sambungan gas sampel 6 x 4 mm tiub PTFE harus digunakan (yang akan kami bekalkan atas permintaan). Gas sampel perlu disambungkan melalui penapis gas sampel ("IN"). Jeda masa pengukuran kepekatan bergantung kepada

a) kadar aliran gas sampel,

b) panjang tiub ke penganalisis,

c) keratan rentas tiub (kami mengesyorkan tiub 6x4 mm, tidak lebih!),

d) selang masa penganalisis itu sendiri. Pada kadar alir yang disyorkan .2 hingga 1 l/min selang masa ialah 2 hingga 0.4 s dengan panjang tiub 6 x 4 mm 2 m.

Lukisan berikut menunjukkan konfigurasi yang mungkin:

Kaedah pensampelan: pensampelan tekanan positif;

Antara muka paparan: antara muka operasi skrin sentuh 4.3 inci;

Antara muka kandungan: Kepekatan ozon, suhu, tekanan;

Fungsi tambahan: pampasan suhu, pampasan tekanan;

Unit paparan: g/Nm3, mg/NL pilihan;

Resolusi paparan: 0.01g/Nm3;

Kadar aliran gas: 0.5L±0.2L/min;

Tekanan input:<0.1MPa;

Ralat kepekatan: maksimum 0.5% FS;

Ralat linear: maksimum 0.5% FS;

Hanyut sifar:<± 0.3%. FS;

Masa tindak balas: ≤ 1 saat;

Suhu persekitaran: -30~80 ℃;

Kaedah antara muka saluran paip: mengetatkan cepat (keluli tahan karat);

Pintasan diameter pensampelan: Φ 6 (6mm * 4mm);

Kaedah komunikasi: RS-485;

Mod keluaran: 4-20mA (aktif);

Bekalan kuasa: 24V DC;

Saiz: 120mm (tinggi) × 160mm (lebar) × 60mm dalam;

Nota: 1mg/L=1g/m3=467PPM;

Waranti percuma: 24 bulan (untuk hos);

Konfigurasi standard: meter aliran anti-karat, pemusnah ekzos ozon, penapis pengambilan ozon (habuk).

Ciri-ciri produk:

Ciri-ciri pengukuran: teknologi yang dipatenkan dengan fungsi pelarasan automatik titik sifar, prinsip penyerapan ultraungu dua laluan, sumber cahaya LED ultraviolet jangka panjang asing, operasi berterusan, memastikan kestabilan kepekatan pengesanan.

Kaedah ujian: Kaedah penyerapan UV dua laluan, sistem sumber cahaya tahan lama, ketepatan pengukuran yang tinggi.

Prinsip pengukuran: Menurut undang-undang Lambert Beer, ukuran yang tepat dibuat melalui prinsip penyerapan fotometrik.

Sistem sumber cahaya: Sistem sumber cahaya ultraviolet jangka hayat asing (sumber cahaya LED ultraungu dengan kanta), dengan waranti percuma selama 2 tahun.

Penggunaan: Adalah disyorkan untuk memasang dan menggunakannya di dalam rumah, dilengkapi dengan palam penerbangan kalis air.

Sistem kolam cahaya: Teknologi kolam cahaya yang berasingan, bebas kebocoran, rintangan tekanan tinggi, dan rintangan kepada kesan gas pensampelan aliran tinggi.

Pampasan pintar: Pampasan dan paparan suhu dan tekanan terbina dalam, dengan automa

Struktur

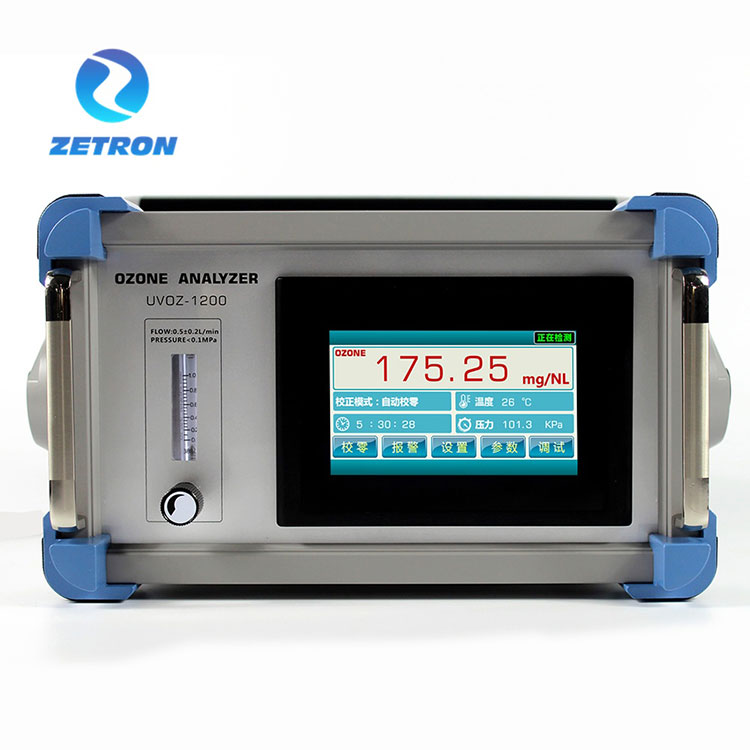

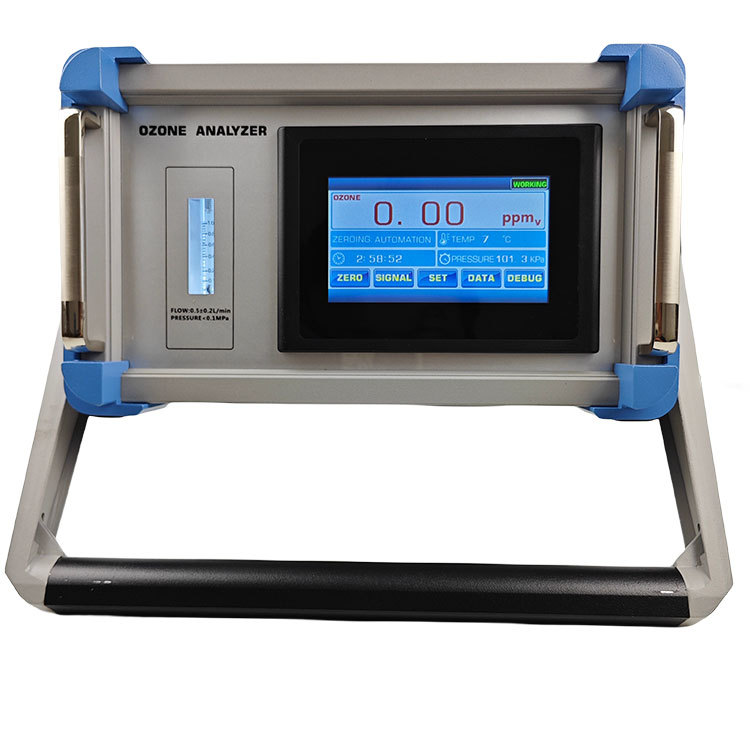

Panel paparan dan skrin paparan

Input kuasa, keluaran isyarat, salur masuk ozon, salur keluar ozon

Input kuasa:

Output terminal isyarat:

Sambungan dan proses

PENGESAN OZON UV, rajah sambungan pensampelan cawangan selari

(Nota: Adalah disyorkan untuk menggunakan proses penyambungan ini, persampelan berasingan, dan ekzos atmosfera selepas melalui peranti pemusnah ekzos ozon.)

UV OZONE DETECTOR, gambarajah sambungan pensampelan siri

(Nota: Apabila menggunakan proses sambungan ini, adalah penting untuk ambil perhatian bahawa tekanan dalam saluran paip keluar penjana ozon mestilah stabil. Pampasan pemancar tekanan terbina dalam akan menyebabkan nilai kepekatan ozon yang dikesan berubah-ubah dalam julat tertentu.)

Model: UV OZONE DETECTOR

Julat ukuran: 0-300g/Nm3

Julat pilihan: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

Jangka hayat sumber cahaya: kira-kira 30000-50000 jam;
