Penganalisis Ozon Dipasang di Dinding

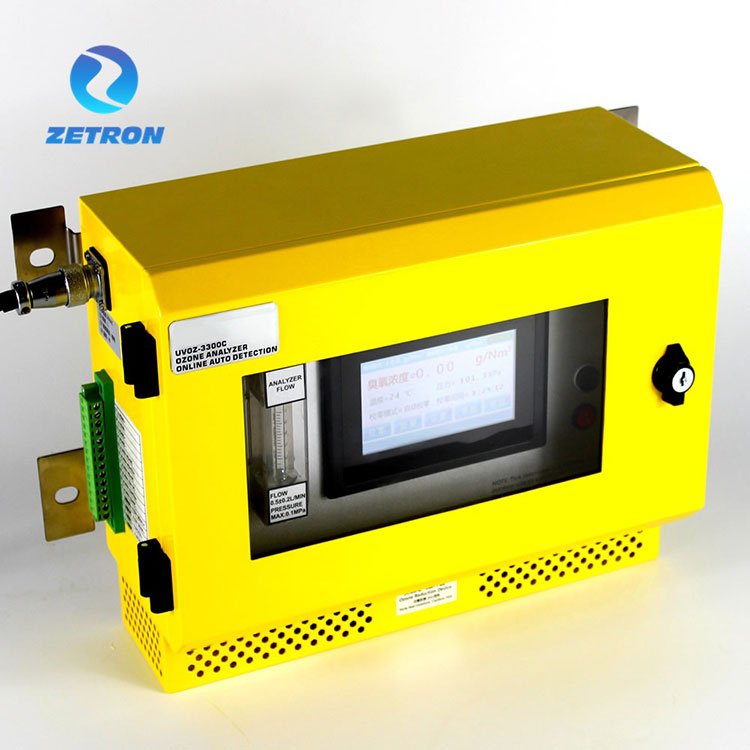

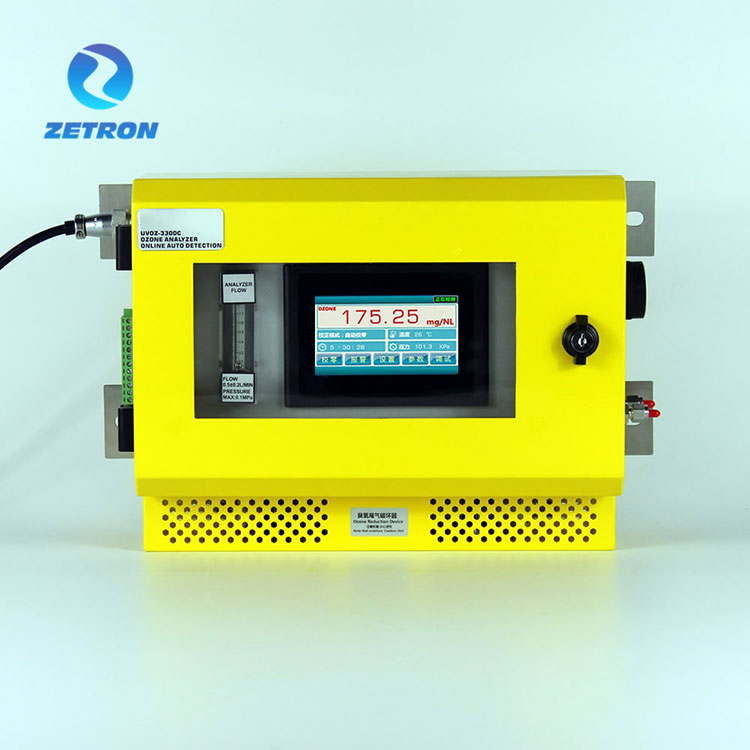

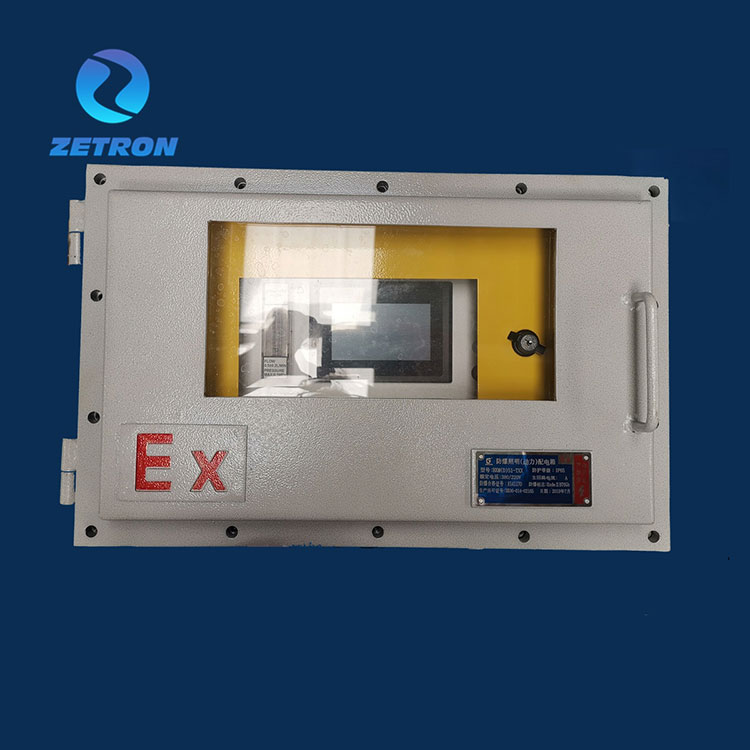

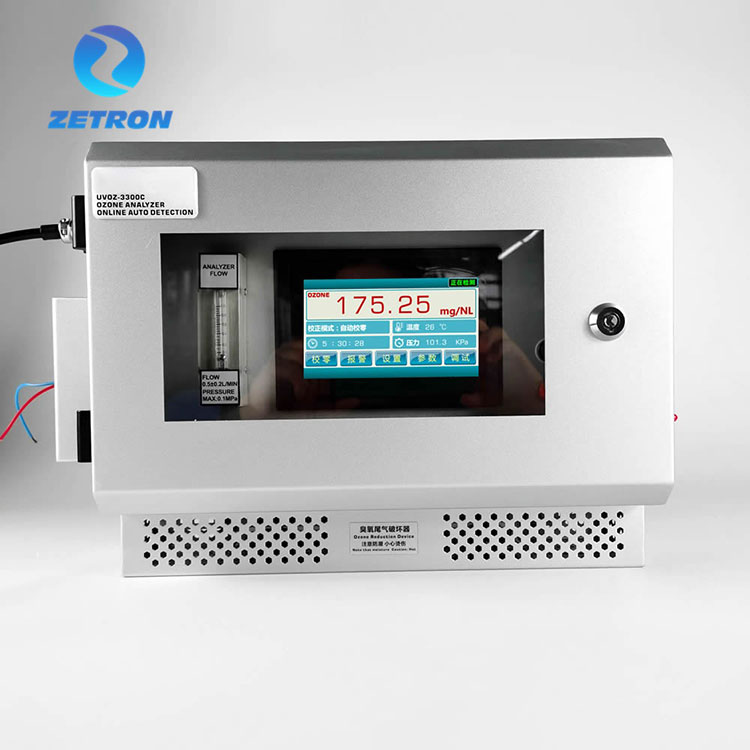

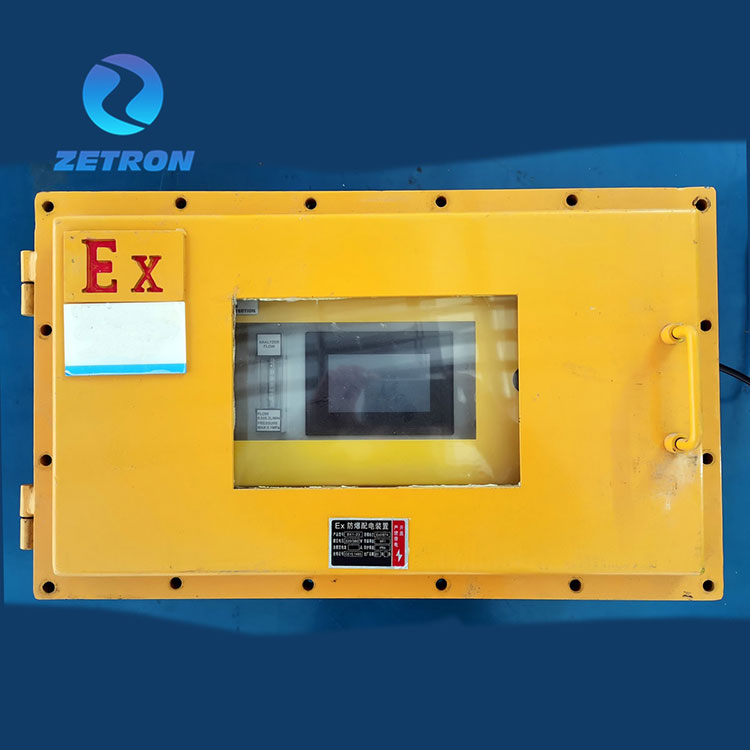

MIC500-OZ Penganalisis Ozon Dipasang di Dinding

Berdasarkan undang-undang Lambert Bill, penganalisis dengan mengukur perubahan keamatan isyarat cahaya sebelum dan selepas penyerapan UV untuk mengira kepekatan ozon semasa.Peralatan ini mengguna pakai sistem sumber cahaya UV dwi canggih dengan sistem pengurusan pintar tiub lampu dan teknologi fotosel yang dipisahkan yang membolehkan penganalisis mempunyai ciri-ciri tiada kebocoran, anti tekanan tinggi, anti pensampelan gas.

Penganalisis Ozon Dipasang di Dinding mempunyai antara muka operasi skrin sentuh, yang menunjukkan kepekatan ozon masa nyata. Dan skrin sentuh juga dengan paparan pampasan tekanan & suhu. Untuk julat kepekatan tinggi (g/Nm3), ia mempunyai fungsi input aliran, yang boleh memaparkan output penjana ozon dalam masa nyata. Komponen teras mengguna pakai sistem cahaya uv jangka hayat dengan kuarza pemancar cahaya tinggi untuk mengelakkan hanyut sifar daripada menjejaskan ketepatan pengesanan. Ia tidak perlu menutup input ozon apabila sifar untuk memastikan peralatan boleh berjalan secara berterusan 24 jam.

Kepekatan ozon dipaparkan dalam sama ada peratus berat ozon (%wt/wt), gram ozon setiap meter padu biasa gas sampel (g/Nm3) pada paparan abjad angka. Unit kepekatan boleh ditukar semasa operasi.

Parameter tambahan yang boleh diubah suai antara lain:

Unit paparan tekanan (kPa)

Parameter penggera (ambang tinggi/rendah)

Sifat gas pembawa: udara atau oksigen (termasuk PSA)

Parameter antara muka RS-485

Output isyarat 4-20MA

Julat pilihan dan mod kerja

 Ciri-ciri Teknikal

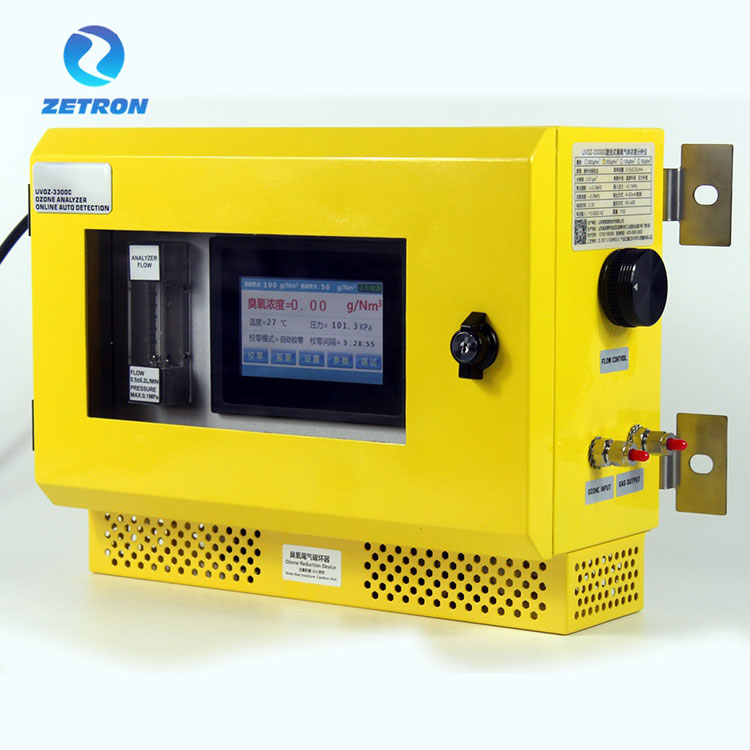

Struktur

INPUT KUASA：

OUTPUT SINGAL ALARM

OUTPUT SINGAL

Sambungan dan proses

gambar rajah proses pensampelan tekanan aktif penganalisis ozon

Arahan operasi

【1】.Menggunakan keadaan

Penganalisis ini digunakan untuk pemasangan dan operasi dalaman. Adalah disyorkan untuk memanaskan selama 5 minit dan kemudian sifar satu kali. Ia boleh digunakan dalam talian selama 24 jam. Sila beri perhatian kepada keselamatan kuasa dan persekitaran semasa menggunakan. Ia dilengkapi dengan sistem pemantauan sumber cahaya UV LED, dan sistem akan dilaraskan mengikut kecerahan sumber cahaya. Jika sisihan sifar tanpa ozon, anda boleh sifar secara manual untuk membersihkan. Kadangkala, sisihan sifar berlaku, yang boleh diabaikan.

【2】 Amaran

①Penganalisis ozon ini digunakan untuk dalaman dan persekitaran hendaklah sentiasa berventilasi, kering, tiada gas menghakis yang lain. Khususnya, jika terdapat ammonia, hidrogen klorida, hidrogen sulfida dan gas lain dalam alam sekitar harus dilindungi tepat pada masanya daripada kakisan. Sebarang masalah yang disebabkan oleh keadaan ini bukan dalam jaminan percuma.

②Gas ozon yang bersih dan kering mesti dijamin. Jika perlu mengesan kepekatan gas ozon di tempat lembap atau dengan minyak, habuk, penapis (penapis gas serombong) dan penyahlembap (kondenser elektronik) mesti dipasang di salur masuk instrumen. Jika tidak, sebarang masalah yang disebabkan oleh keadaan ini tidak berada dalam jaminan percuma.

③Dilarang sama sekali untuk menyambungkan saluran keluar pemusnah gas ekzos ke saluran paip utama, dan gas ekzos mesti dikosongkan atau dimusnahkan.

④Jika instrumen tidak digunakan untuk jangka masa yang lama, adalah perlu untuk mengelektrik pemanas dengan kerap dan menyimpan instrumen terhadap kelembapan

⑤Pemusnah gas ekzos dalam keadaan berfungsi akan menjadi bersemangat, Ia melarang sama sekali sentuhan langsung dengan tangan. Beri perhatian kepada pemusnah gas ekzos akan menjadi tidak sah jika lama dalam penebat lembapan. Jika didapati gas ozon melimpah di alur keluar, sila hubungi pengilang untuk menggantikannya.

⑥Paip sambungan masuk hendaklah menggunakan bahan PTFE.

⑦Penapis udara pengeluar hanya boleh menapis zarah habuk. Jika pengguna perlu mengesan gas ozon dengan kabus minyak, kabus air dan media lain, sila hubungi pengilang tepat pada masanya untuk menyesuaikan peranti pra-rawatan.

C. Antara muka operasi

（kepekatan tinggi 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3）

antara muka utama-fungsi paparan biasa

"Berfungsi", "penentukuran" dan "ralat" dipaparkan di sudut kanan bawah antara muka paparan skrin utama.

●BEKERJA: jalankan status ujian

●SIFIR: instrumen berada dalam operasi penentukuran sifar

●RALAT: kegagalan penganalisis ozon. Sila hubungi pengilang tepat pada masanya.

●MEMUAT:Selepas instrumen dihidupkan, mesin panas memaparkan status pemuatan

Menu sifar

Pengguna boleh memilih antara mod "penentukuran sifar manual" dan mod "penentukuran sifar automatik" mengikut situasi.

Masa selang penentukuran sifar automatik boleh ditetapkan oleh pengguna mengikut keperluan mereka.

Apabila nilai kepekatan ozon dikesan ≥100g/Nm3, pengilang mengesyorkan masa penentukuran sifar automatik selama 24-96 jam.

Apabila mengesan nilai kepekatan ozon≤100g/Nm3, pengilang mengesyorkan masa penentukuran sifar automatik selama 8-12 jam.

Butang "Penentukuran Sifar Manual Sekali", apabila dicetuskan, melakukan operasi penentukuran sifar pada penganalisis kepekatan gas ozon.

Menu isyarat

Pengguna boleh menyediakan "titik penggera tinggi" dan "titik penggera rendah" mengikut situasi mereka. Instrumen dengan dua set output isyarat geganti, pengguna boleh menyambung dua set isyarat geganti NO, COM, NC.

Apabila menggunakan isyarat geganti, perlu diperhatikan bahawa isyarat geganti hendaklah input kuasa DC dengan maksimum 24V. Cuba elakkan akses terus kepada isyarat geganti sebanyak 220VAC.

Menu tetapan

a. Pengguna boleh menetapkan "pampasan suhu" untuk membawa nilai ke lokasi "buka" dan "tutup" yang dengan pengiraan kepekatan ozon.

b. Pengguna boleh menetapkan "pampasan tekanan" untuk membawa nilai ke lokasi "buka" dan "tutup" yang dengan pengiraan kepekatan ozon. Pemancar tekanan instrumen ini menyokong pensampelan pam dan pampasan tekanan aktif.

c. Pengguna boleh memilih unit seperti di bawah mengikut situasi:

Penjelasan tambahan:

Unit g/Nm3 & g/m3 NTP bermaksud kepekatan ozon pada suhu standard (20℃ mungkin）dan tekanan standard (101.325 KPa).g/m3 NTP

（NTP- suhu dan tekanan normal，STP- suhu dan tekanan standard）

g/Nm3 ialah ungkapan ungkapan antarabangsa. Paparan mengikut amalan antarabangsa dan menggunakan mod ekspresi kepekatan g/Nm3.

DATA menu

Lihat skrin utama menu parameter.

Nilai data dalam menu parameter adalah sama dengan penunjuk parameter yang digunakan oleh kakitangan teknikal pengilang untuk menilai prestasi penganalisis ozon. Halaman parameter ini memaparkan pelbagai parameter penganalisis ozon penyerapan ultraviolet laluan dwi, ​​digunakan untuk menentukan sama ada penganalisis ozon berada dalam status pengesanan dan paparan biasa.

●UVLED-R: tindak balas adalah sumber cahaya UV jika tiada parameter keamatan cahaya gas.

●UVLED-M: parameter keamatan cahaya sumber cahaya UV selepas melalui ruang pengesanan (sel cahaya).

●DATA-ZERO danDATA-ABSR adalah nilai data parameter yang diperoleh oleh penganalisis ozon mengikut bil Lambert Law dan algoritma program.

Status sistem: "NORMAL" dan "ERROR" boleh menilai sama ada penganalisis ozon boleh berfungsi secara normal mengikut pengiraan parameter instrumen.

●TheLED-Svalue ialah keupayaan pengguna untuk menentukur semula data sensor kepekatan gas ozon berdasarkan perubahan dalam kepekatan semasa.

Nisbah rujukan mencerminkan keamatan sumber cahaya LED ultraviolet semasa apabila ia belum terdedah kepada gas.

Nilai rujukan mencerminkan parameter keamatan pencahayaan sumber cahaya LED ultraviolet tanpa melalui gas semasa penentukuran sifar.

Fungsi pelarasan automatik: Latar belakang instrumen akan merekodkan kecerahan (nilai rujukan) LED ultraviolet semasa penentukuran sifar. Apabila kecerahan LED ultraviolet menyimpang, sistem akan membetulkan kecerahan LED ultraviolet secara automatik, supaya titik sifar sensor kepekatan gas ozon diselaraskan secara automatik dalam julat tertentu, dengan berkesan mengelakkan sisihan titik sifar.

Menu nyahpepijat

Menu mod nyahpepijat ialah tetapan asas dan untuk melaraskan parameter. Pengguna tidak cuba memasuki menu kata laluan, apabila ralat kata laluan mencapai masa tertentu, instrumen akan dikunci secara automatik dengan skrin biru.

Antara muka dan tetapan latar belakang operasi ini boleh mengubah suai dan mengubah suai parameter penganalisis ozon, seperti "pekali kepekatan", "kecerahan lampu UV", "nilai 4-20mA", "suhu", "tekanan", "parameter penerima fotoelektrik", "nilai pembetulan", "kembali kepada nilai sifar".

【4】Arahan komunikasi

●4-20MA keluaran tunggal

Output isyarat 4-20MA ialah keluaran aktif. Pengguna boleh terus mengakses peralatan pemerolehan data seperti komputer cip tunggal atau PLC. Jangan sekali-kali memuatkan voltan ke port isyarat 4-20MA.

●Komunikasi RS-485（Fungsi pemilihan）

NOTA: Tetapan alamat dalam paparan skrin sentuh!

●Komunikasi RS-485（Fungsi pemilihan）

Mod komunikasi：Modbus-RTU(RS－485)；

Parameter komunikasi：9600，8，N，1；

Format data：Terima Heksadesimal, Hantar Heksadesimal

Baca nilai daftar:

Kembalikan data

Tulis daftar：

Nilai pulangan:

7. Penyelenggaraan

Dalam penggunaan biasa, hayat perkhidmatan sebenar bergantung pada persekitaran tapak. Adalah disyorkan untuk menentukur penganalisis sekali setiap 18 bulan oleh kilang pemulangan (penentukuran adalah percuma, pengguna menanggung bayaran pemulangan dan pengangkutan). Dalam persekitaran yang teruk, adalah disyorkan untuk menentukur penderia sekali setiap 12 bulan untuk memastikan kesahihan data ujian. Item penyelenggaraan seperti berikut:

(1) Sama ada terdapat kebocoran dalam sistem pengambilan; sama ada paip sambungan gas telah haus; sama ada penyambung diikat.

(2) Tiada kelonggaran atau pecah talian bekalan kuasa dan soket.

(3) Sama ada terdapat kebocoran di dalam penganalisis, sama ada boleh menghidu gas ozon.

(4) Masalah abnormal lain.

Jika mana-mana masalah di atas berlaku, sila maklumkan kepada pengilang secepat mungkin.

8. Amaran

A. Dilarang sama sekali membuka dan memasang peralatan. Label mesti disimpan utuh semasa digunakan, jika tidak, tiada jaminan.

B. Penyenggaraan mesti mempunyai orang profesional untuk beroperasi.

C. Jangan buka sewenang-wenangnya, dan elakkan kerosakan yang tidak perlu semasa membuka peralatan.

D. Pastikan peralatan bersih, jangan sentuh skrin dengan objek keras untuk mengelakkan skrin tercalar.

E. Matikan bekalan kuasa dan elakkan kelembapan apabila peralatan ditutup.

F. Sekiranya keadaan tidak normal, matikan bekalan kuasa & potong sumber gas serta-merta, dan sila hubungi pengilang tepat pada masanya.

9. Penyimpanan

Instrumen hendaklah disimpan dalam persekitaran yang berventilasi baik, kering dan tidak menghakis dengan suhu ambien －10℃～＋40℃，, kelembapan relatif tidak melebihi 80%. Gas pensampelan dengan kelembapan relatif tidak lebih daripada 80%, dan suhu gas hendaklah －50℃～＋80℃.

10. Tempoh sah

Hayat produk bergantung pada tahap penuaan peranti elektronik. Selepas menggantikan peranti elektronik yang sudah tua, produk boleh digunakan seperti biasa.

Julat ujian：	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000ppm
Resolusi paparan:	□0.01g/m   kenyataan：1mg/L=1g/m3=467ppm
Unit paparan：	□g/Nm3  □mg/NL   □%WT
Kaedah Persampelan:	□pensampelan tekanan aktif  □pensampelan pam
Antara Muka Kandungan:	□kepekatan ozon   □pampasan suhu
	□pampasan tekanan
Kehidupan Sumber Cahaya：	Kira-kira 30000-50000 jam
Antara Muka Paparan:	Antara muka operasi skrin sentuh 4.3 inci
Fungsi Bantu:	pampasan suhu & tekanan
Aliran Persampelan：	0.5L±0.2L/min
Tekanan Input：	<0.1MPa
Ralat Kepekatan :	< 0.3％FS
Sisihan Garis :	< 0.2％FS
Sifar Hanyut：	<±0.3%.FS
Masa Respons:	isyarat ialah 0.03S, menunjukkan ialah 0.3 S.
Suhu Ambien :	-20～50℃；
Persampelan Kaliber Sambungan Siri:	Persampelan pintasanΦ6 (antara muka berpusing pantas 6*4mm) Persampelan pintasanΦ8 (antara muka berpusing pantas 8*6mm)
Mod Komunikasi：	RS-485
Mod Output：	4-20mA
Isyarat Geganti:	Penggera tinggi, penggera rendah
Bekalan Kuasa:	AC 110-220V；
Dimensi：	230mm(tinggi）×330mm(lebar)×150mm(dalam)
Konfigurasi standard:	□meter aliran antiseptik     □penapis   □Pemusnah gas ekor ozon  □ pam pensampelan
